Ako popredný dodávateľ teflónových termistorov sa často stretávam s otázkami klientov o impedancii týchto rozhodujúcich komponentov. Pochopenie impedancie teflónového termistora je nevyhnutné pre širokú škálu aplikácií, od snímania teploty vo vodných nádržiach až po batérie a systémy požiarnej signalizácie. V tomto blogovom príspevku sa ponorím do konceptu impedancie v teflónových termistoroch, preskúmam jej význam, faktory, ktoré ju ovplyvňujú, a ako súvisí s rôznymi aplikáciami.
Čo je impedancia?
Predtým, než budeme diskutovať o impedancii teflónového termistora, poďme najprv pochopiť, čo znamená impedancia. V elektrotechnike je impedancia mierou odporu, ktorý obvod predstavuje voči prúdu, keď je aplikované napätie. Je to komplexná veličina, ktorá zahŕňa odpor aj reaktanciu. Odpor je opozícia voči toku jednosmerného prúdu (DC), zatiaľ čo reaktancia je opozícia voči toku striedavého prúdu (AC) v dôsledku kapacity alebo indukčnosti v obvode.
Pre termistor, čo je typ odporu, ktorého odpor sa mení s teplotou, je impedancia primárne určená hodnotou jeho odporu. V striedavých obvodoch však môže kapacita a indukčnosť termistora a jeho pridružené vedenie tiež prispieť k celkovej impedancii.
Impedancia teflónových termistorov
Teflónové termistory sú známe svojou vysokou stabilitou, presnosťou a odolnosťou voči drsnému prostrediu. Bežne sa používajú v aplikáciách, kde sa vyžaduje presné meranie teploty, ako napríklad v lekárskych zariadeniach, automobilovej elektronike a priemyselných riadiacich systémoch.
Impedancia teflónového termistora je určená hlavne jeho odporom pri danej teplote. Odpor termistora sleduje nelineárny vzťah s teplotou, ktorý je typicky opísaný Steinhart-Hartovou rovnicou:
1/T = A + B* ln(R) + C* (ln(R))^3
kde T je teplota v Kelvinoch, R je odpor termistora a A, B a C sú Steinhartove-Hartove koeficienty, ktoré sú špecifické pre každý termistor.
Pri zmene teploty sa zodpovedajúcim spôsobom mení aj odpor teflónového termistora, čo následne ovplyvňuje jeho impedanciu. Vo všeobecnosti impedancia teflónového termistora klesá so zvyšujúcou sa teplotou a naopak.
Faktory ovplyvňujúce impedanciu teflónových termistorov
Impedanciu teflónových termistorov môže ovplyvniť niekoľko faktorov, vrátane:
- Teplota: Ako už bolo spomenuté, odpor termistora je veľmi závislý od teploty. Preto zmeny teploty môžu výrazne ovplyvniť jeho impedanciu.
- Materiál termistora: Rôzne materiály majú rôzne elektrické vlastnosti, ktoré môžu ovplyvniť odpor a impedanciu termistora. Teflónové termistory sú vyrobené z vysoko kvalitných materiálov, ktoré ponúkajú vynikajúcu stabilitu a presnosť.
- Termistorová geometria: Fyzický tvar a veľkosť termistora môže tiež ovplyvniť jeho impedanciu. Napríklad väčší termistor môže mať nižšiu impedanciu ako menší kvôli jeho väčšej ploche prierezu.
- Zapojenie a pripojenia: Zapojenie a pripojenia použité s termistorom môžu spôsobiť dodatočný odpor a kapacitu, čo môže ovplyvniť celkovú impedanciu obvodu.
Impedancia v rôznych aplikáciách
Impedancia teflónového termistora hrá kľúčovú úlohu v rôznych aplikáciách. Pozrime sa na niektoré bežné aplikácie a na to, ako impedancia ovplyvňuje ich výkon:
- 10K 3950 snímač teploty vodnej nádrže: V aplikáciách snímania teploty v nádrži ovplyvňuje impedancia teflónového termistora presnosť merania teploty. Pre presné a spoľahlivé monitorovanie teploty je nevyhnutný termistor so stabilnou impedanciou v širokom rozsahu teplôt.

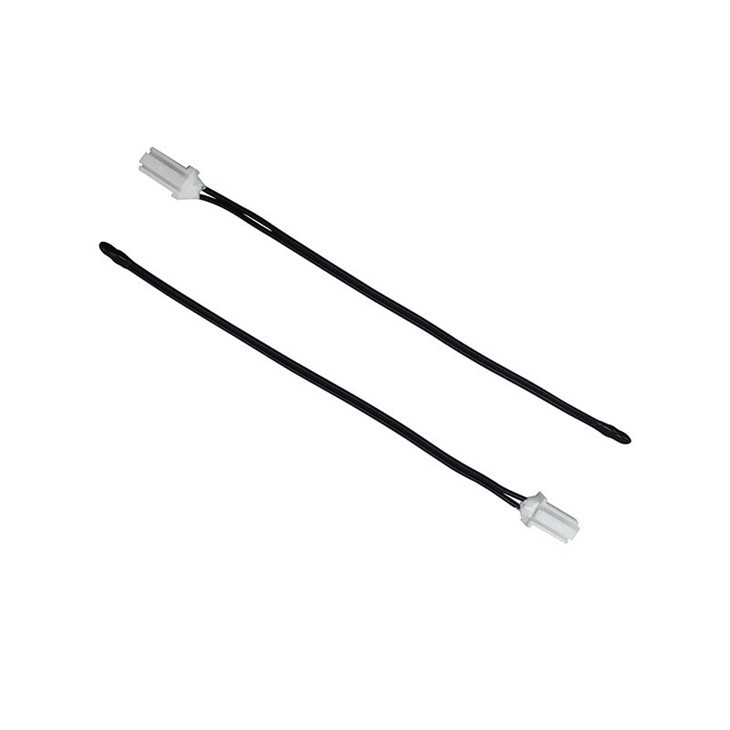

- 10K snímač teploty batérie: Akumulátory vytvárajú teplo počas nabíjania a vybíjania a sledovanie ich teploty je kľúčové pre zaistenie ich bezpečnosti a výkonu. Impedancia teflónového termistora používaného v snímačoch teploty akumulátora ovplyvňuje čas odozvy a presnosť merania teploty.
- Snímač teploty požiarneho poplachu: Požiarne poplachové systémy sa spoliehajú na teplotné senzory, ktoré zisťujú zmeny teploty a spúšťajú poplach, keď dôjde k požiaru. Impedancia teflónového termistora používaného v snímačoch teploty požiarneho poplachu ovplyvňuje citlivosť a spoľahlivosť poplachového systému.
Dôležitosť pochopenia impedancie
Pochopenie impedancie teflónových termistorov je nevyhnutné z niekoľkých dôvodov:
- Presné meranie teploty: Pochopením impedancie termistora môžu inžinieri navrhnúť obvody, ktoré presne merajú teplotu a kompenzujú akékoľvek zmeny impedancie v dôsledku teplotných zmien.
- Návrh systému: Impedancia termistora ovplyvňuje celkový výkon systému vrátane doby odozvy, presnosti a stability. Výberom správneho termistora s vhodnou impedanciou môžu inžinieri optimalizovať dizajn systému.
- Riešenie problémov: Keď systém nefunguje podľa očakávania, pochopenie impedancie termistora môže pomôcť inžinierom identifikovať a riešiť potenciálne problémy. Napríklad, ak je impedancia termistora mimo očakávaného rozsahu, môže to znamenať problém s termistorom alebo jeho pridruženým zapojením.
Záver
Na záver, impedancia teflónového termistora je kľúčovým parametrom, ktorý ovplyvňuje jeho výkon v rôznych aplikáciách. Po pochopení konceptu impedancie a faktorov, ktoré ju ovplyvňujú, môžu inžinieri vybrať správny termistor pre ich špecifickú aplikáciu a navrhnúť obvody, ktoré presne merajú teplotu a zaisťujú spoľahlivú prevádzku systému.
Ako dodávateľ teflónových termistorov ponúkame širokú škálu vysoko kvalitných termistorov s rôznymi hodnotami impedancie a teplotnými koeficientmi, aby sme splnili rôznorodé potreby našich zákazníkov. Ak máte záujem dozvedieť sa viac o našich produktoch alebo máte akékoľvek otázky týkajúce sa impedancie teflónových termistorov, neváhajte nás kontaktovať pre ďalšiu diskusiu a obstarávanie.
Referencie
- "Príručka termistorov" od BetaTHERM Corporation
- "Elektronické zariadenia a teória obvodov" od Roberta L. Boylestada a Louisa Nashelského
